Um das Ziel einer klimaneutralen Schweiz bis 2050 zu erreichen, sind Strategien und Prozesse nötig, die eine negative CO₂-Bilanz aufweisen. Diese sogenannten Negativemissionstechnologien (NET) bilden das Gegengewicht zu den voraussichtlich verbleibenden Emissionsausstößen im Jahr 2050 und sollen dazu beitragen, dass das Resultat der Emissionsrechnung letztlich „Netto Null“ sein wird. Gerade der Baubereich ist als einer der Hauptemittenten besonders in der Pflicht. Rund acht Prozent der globalen Treibhausgasemissionen werden durch die Zement-Herstellung verursacht. Gleichzeitig keimen erste Bestrebungen, den Bausektor mit seinem massiven Ressourcenverbrauch als mögliche Kohlenstoffsenke zu nutzen. Was paradox klingt, gelingt dann, wenn wir beginnen „mit CO₂ zu bauen“ – oder den Kohlenstoff zur Herstellung von Baumaterialien zu verwenden und dadurch langfristig der Atmosphäre zu entziehen. Damit solche Visionen einmal Realität werden, braucht es große wissenschaftliche Vorarbeit – so wie sie momentan im „Concrete & Asphalt Lab“ der Empa geleistet wird. Ein Team rund um Abteilungsleiter Pietro Lura entwickelt ein Verfahren, wie Pflanzenkohle praxistauglich in Beton integriert werden kann.
Pflanzenkohle entsteht durch einen pyrolytischen Verkohlungsprozess unter Luftabschluss und besteht zu einem sehr großen Teil aus reinem Kohlenstoff – jenem Kohlenstoff, den die Pflanzen beim Wachsen in Form von CO₂ der Atmosphäre entnommen haben. Während bei der Verbrennung von Pflanzen das CO₂ wieder entweicht, bleibt es in der Pflanzenkohle langfristig stabil. Bereits heute gibt es erste Betonprodukte mit integrierter Pflanzenkohle auf dem Markt. Dabei wird die Kohle aber häufig unbehandelt in den Beton eingebracht, was zu einigen Schwierigkeiten führen kann. „Die Pflanzenkohle ist sehr porös und absorbiert deshalb nicht nur viel Wasser, sondern auch teure Zusatzmittel, die bei der Betonherstellung verwendet werden“, erklärt der Empa-Forscher Mateusz Wyrzykowski. „Außerdem ist die Handhabung schwierig und auch nicht ganz ungefährlich. Der Kohlenstaub ist problematisch für die Atemwege und birgt eine gewisse Explosionsgefahr.“
Aus diesen Gründen schlagen die Forschenden in ihrem eben erschienenen Paper im „Journal of Cleaner Production“ die Verarbeitung der Pflanzenkohle in Pellets vor. „Solche leichten Gesteinskörnungen gibt es heute bereits aus anderen Materialien wie Blähton oder Flugasche. Das Know-how im Umgang mit diesen Stoffen ist in der Branche vorhanden und damit steigen auch die Chancen, dass das Konzept in die Praxis übergeht“, sagt Wyrzykowski.

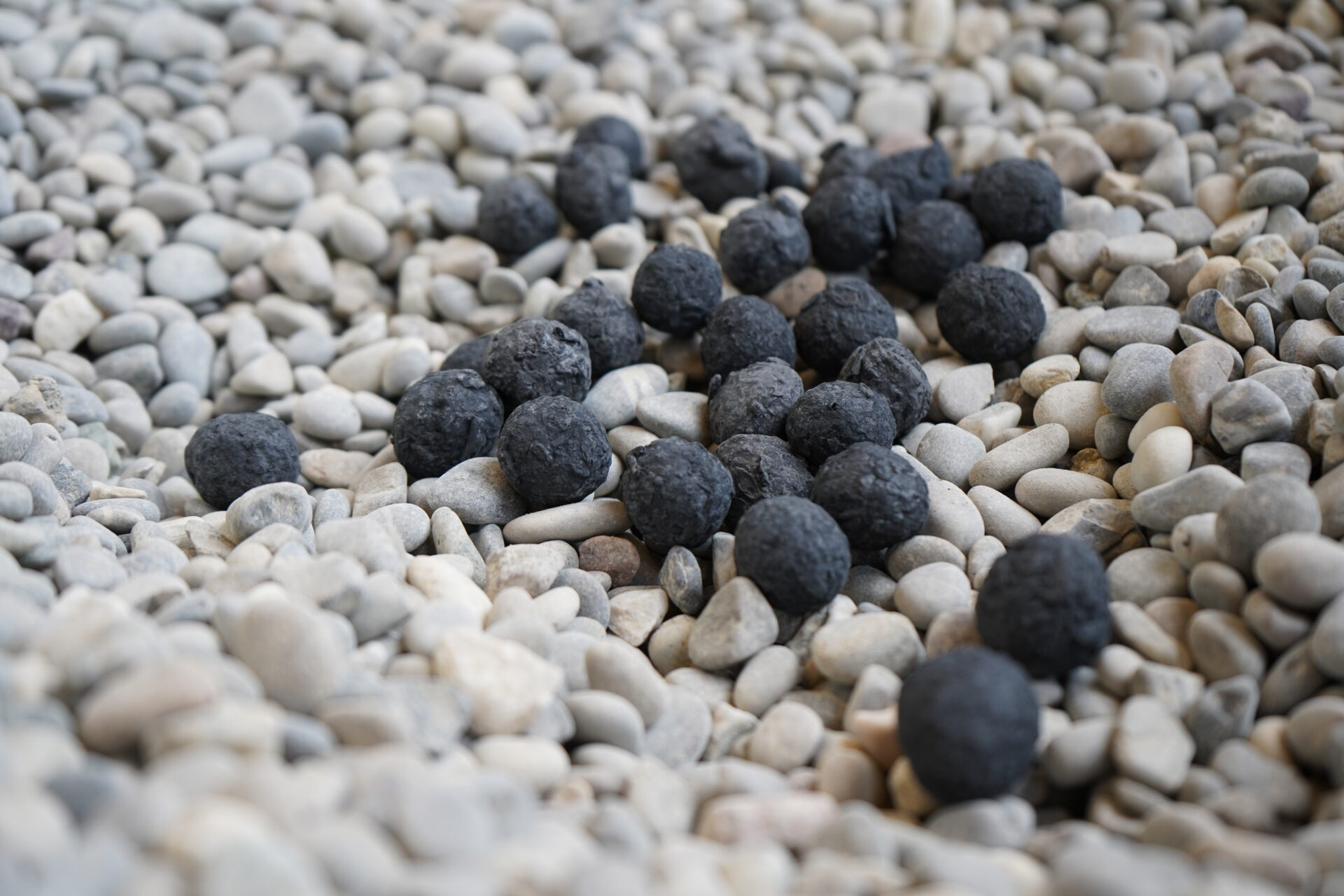

Zur Fertigung der Pellets nutzte das Team einen Rotationsmischer, vermengte darin die Pflanzenkohle mit Wasser und Zement und erhielt durch die Rotation kleine Kügelchen mit einem Durchmesser zwischen 4 und 32 Millimetern. Diese Pellets wiederum nutzten sie zur Herstellung von Normalbeton der Festigkeitsklassen C20/25 bis C30/37 – jener Klassen, die heute die größte Verbreitung im Hoch- und Tiefbau haben. „Bei einem Anteil von 20 Volumenprozent Kohlenstoffpellets im Beton erreichen wir Netto-Null-Emissionen“, sagt Mateusz Wyrzykowski. Das heißt, die gespeicherte Menge Kohlenstoff kompensiert alle Emissionen, die bei der Produktion der Pellets wie auch des Betons anfallen. Während man wohl auch beim Normalbeton (Dichte von 2000 bis 2600 kg/m3) mit 20 Volumenprozent die Grenze noch nicht erreicht hat, wird das negative Emissionspotenzial bei Leichtbeton (Dichte ca. 1800 kg/m3) besonders sichtbar: Ein Anteil von 45 Volumenprozent Kohlenstoffpellets im Beton führen zu insgesamt negativen Emissionen von minus 290 kg CO₂/m3. Zum Vergleich: Ein herkömmlicher Beton schlägt mit plus 200 kg CO₂/m3 zu Buche.
